Ampoule LED

Messagepar RIC6560 » Sam Oct 01, 2016 18:44

J'ai remplacé les feux de croisement H11 par des "ampoules" LED --> OK

J'ai aussi changer les feux de route en H7.
http://www.ledperf.com/kit-ampoules-led-haute-puissance-h7-p-11585.html

Insérer l'ampoule c'est OK

Le problème c'est le faisceau (avec le petit boitier) fourni possède 2 cosses qui peuvent se brancher sur le connecteur intérieur du capuchon étanche.
Ce capuchon étanche lui se connecte alors sur le faisceau d'origine.
Il est donc impossible de brancher le faisceau fourni (H7) sur le faisceau d'origine.

Quel est la référence/modèle de ce connecteur du faisceau d'origine?
QASHQAI Connect Edition - 1.6 dci - 130 Cv - Blanc lunaire

Will44
Messages : 193
Inscription : Mer Jan 30, 2013 20:12

Re: Ampoule LED

Messagepar Will44 » Sam Oct 01, 2016 21:36

Le problème sur les "Plein-phares" du Qashqai II (>2014), c'est qu'il n'y a quasi pas de place derrière le capuchon étanche, et que la connectique H7 se trouve à l'intérieur, donc tout le bordel qui va avec les ampoules LED n'y tient pas.

Le forum Qashqai italien a solutionné le problème en faisant imprimer en 3d des capuchons plus long, avec presse-étoupe pour passer le fil de manière étanche, et d'utiliser des kits LED avec dissipation par tresse métalliques et non par ventilateur. Et encore, il a fallut modifier les kits LED quant à la sortie des câbles pour éviter qu'ils ne frottent le phare.

Des éléments de réponse par là : http://giampablo.altervista.org/forum/viewtopic.php?t=16487&start=825 :mrgreen:

PS : je vais rechercher le nom/modèle du connecteur d'origine, mais sinon il y a la possibilité d'utiliser des cosses comme ça (non ?) :
Qashqai Connect Edition 1.6 dCi 130 Blanc de juillet 2014 + jantes Tekna

RIC6560
Messages : 39
Inscription : Lun Fév 11, 2013 11:02
Localisation : Belgique / Erquelinnes

Re: Ampoule LED

Messagepar RIC6560 » Mar Oct 04, 2016 12:32

En fait il faudrait réaliser un adaptateur avec d'un côté une connectique H7 femelle et de l'autre une connectique ??? (H11 mâle, 9005, 9006)

LE problème est de connaître le modèle EXACT de connecteur mâle situé sur la capuchon étanche.

Celui-ci : Image

Du H7 femelle ca se trouve!
C'est assez simple à réaliser.
Il suffit alors de percer le capuchon étanche, faire passer le fil relié à la LED et ensuite connecter l'ensemble HORS du capuchon étanche.

Sinon voici le connecteur femelle du faisceau d'origine.
Quel est ce modèle/référence?


Car l'ampoule LED rentre sans problème dans l'optique


Ca vaut la peine de chercher car le résultat est franchement à la hauteur!
Les feux de croisement ont déjà été changés et la différence est nette!

Il faudrait qu'un professionnel/garagiste puisse donner la référence de connecteur.
QASHQAI Connect Edition - 1.6 dci - 130 Cv - Blanc lunaire

RIC6560
Messages : 39
Inscription : Lun Fév 11, 2013 11:02
Localisation : Belgique / Erquelinnes

Re: Ampoule LED

Messagepar RIC6560 » Mar Oct 04, 2016 15:32

J'ai trouvé la référence du connecteur du faisceau d'origine.

C'est la marque SUMITOMO

https://fr.aliexpress.com/item/20-set-2-pin-sumitomo-quick-electronic-connector-male-female-wire-harness-automotive-connector/32657313820.html?spm=2114.44010408.3.34.oz0R4e

Le problème va être de se procurer ce connecteur...
Ceci afin de garder intact le faisceau d'origine
QASHQAI Connect Edition - 1.6 dci - 130 Cv - Blanc lunaire

RIC6560
Messages : 39
Inscription : Lun Fév 11, 2013 11:02
Localisation : Belgique / Erquelinnes

Re: Ampoule LED

Messagepar RIC6560 » Jeu Oct 06, 2016 7:16

Une autre idée...

Si je ne me trompe les version TEKNA sont en full LED.
Il faudrait comparer le capuchon étanche des feux de route des CONNECT vs TECHNA.
Peut-être les capuchons étanches des TECHNA sont-ils plus profond?

Cela résoudrai une partie du problème...

Quelqu'un peut-il poster une photo des phares LED du TECKNA et du capuchon étanche?
QASHQAI Connect Edition - 1.6 dci - 130 Cv - Blanc lunaire

denisbreizh
Messages : 70
Inscription : Dim Juil 19, 2015 13:44
Localisation : CROSNE 91

Re: Ampoule LED

Messagepar denisbreizh » Jeu Oct 06, 2016 8:59

A priori, la solution Tekna est totalement différente.
Le projecteur n'a pas de porte-ampoules, et possède le même connecteur mais qui sert pour les 2 (codes + phares).
Il se trouve au milieu entre les 2 réflecteurs.

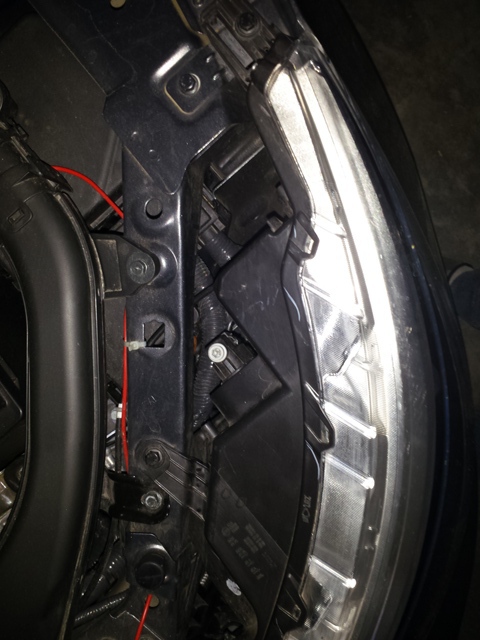

Le phare vu de dessus:

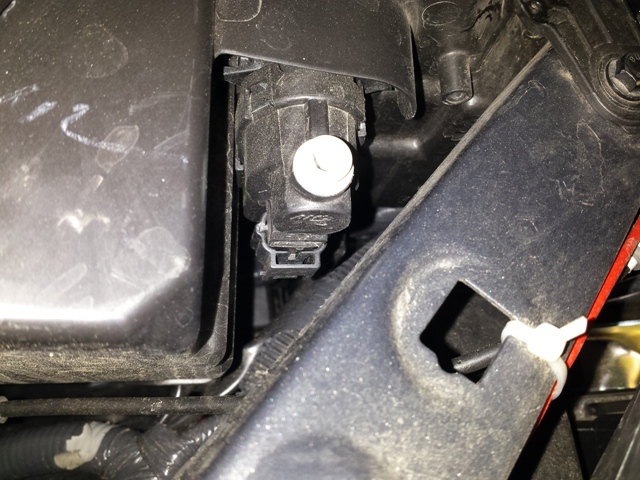

Le connecteur:

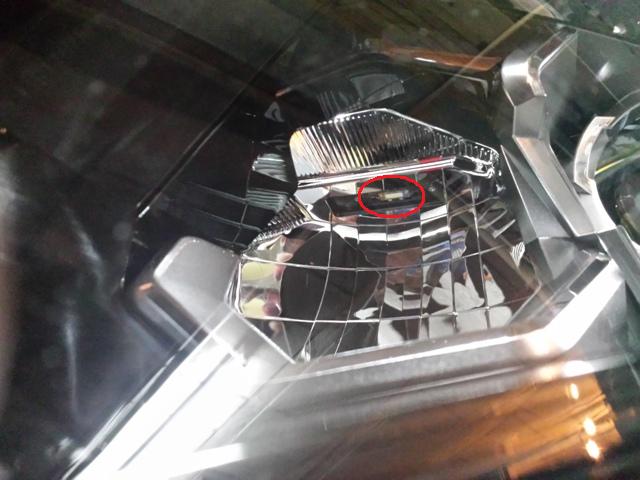

La led vue de l'exterieur, par en dessous: elle est au "plafond" du phare.

Si ça peut t'aider...
QQ 1.6dCi Tekna 04/2015 gris squale, jantes 17"

RIC6560
Messages : 39
Inscription : Lun Fév 11, 2013 11:02
Localisation : Belgique / Erquelinnes

Re: Ampoule LED

Messagepar RIC6560 » Jeu Oct 06, 2016 9:51

OK merci!
Voilà une piste à oublier!

Je suis occupé à me renseigner pour réaliser un nouveau cache via une imprimante 3D.

En ce qui concerne les connecteurs j'ai pas encore trouvé...
Sauf d'en commander "un camion"...
Et avec un délai long...

Je vais tenter de trouver 2 capuchons d'origine et découper le connecteur, et réaliser moi-même l'adaptateur avec un H7 femelle.
QASHQAI Connect Edition - 1.6 dci - 130 Cv - Blanc lunaire

Avatar de l’utilisateur
Uncle_BenZ
Messages : 998
Inscription : Ven Mai 02, 2014 10:34

Re: Ampoule LED

Messagepar Uncle_BenZ » Jeu Oct 06, 2016 21:53

RIC6560 a écrit :Je suis occupé à me renseigner pour réaliser un nouveau cache via une imprimante 3D.


Ca déchire comme projet ! Pourras-tu développer à l'occasion ?? Je crois depuis quelques années en l'impression 3D pour la réalisation de pièces auto maison... J'aimerais bien faire un pare-choc entier un jour :)
-QQ 2014 1.2Dig-T Tekna MTX Terminator (Ampli RT60.4 240WRMS + 4 HP TR654 60WRMS + subwoofer amplifié RT8PT 120WRMS)
-Kilométrage >59000km dont >44000km en E85 :idea:

RIC6560
Messages : 39
Inscription : Lun Fév 11, 2013 11:02
Localisation : Belgique / Erquelinnes

Re: Ampoule LED

Messagepar RIC6560 » Ven Oct 07, 2016 7:58

J'ai déjà eu quelques infos...

C'est pas gagné!

Un scan 3D haute résolution coûte 150€/h!
Donc à oublier!

Re-modeliser la pièce revient moins cher : 35€/h
C'est une société Pro, donc ca devrait être assez rapide.
J'ai envoyé des photos du capuchon, j'attends une offre affinée...

C'est vrai que globalement certains diront ça comme à faire cher...
C'est pas faux!

Mais l'idée est de rester dans quelque chose proche de l'origine, de qualité et sans "trop de bricolage"
Afin de garder toute les garanties constructeurs et autres...

Dans l'immédiat RIEN n'est fait!
Si le coût est trop important je laisserai tomber...
A regret car pour les feux de croisement je suis très satisfait!

C'est aussi un peu l'occasion d'utiliser de nouvelles technologies, de chercher, d'apprendre...

J'ai aussi contacté NISSAN pour avoir la référence exacte de ce capuchon...
Pas évident sur le vue détaillée.
L'idée étant de tester la modification d'un capuchon d'origine et de voir ce qu'il est possible de faire soi-même...

Dans le cas présent le problème principal est le radiateur ALU à l'arrière de la LED.
Il est conséquent.
En plus l'enfermer dans un capuchon étanche, ce n'est pas risquer une surchauffe, son but étant de refroidir...
Il faudrait donc partiellement "aérer" ce capuchon mais il ne devient plus étanche...
Donc voilà...
Pas mal de piste...
QASHQAI Connect Edition - 1.6 dci - 130 Cv - Blanc lunaire

scorpionbandit
Messages : 1969
Inscription : Dim Mars 03, 2013 11:54

Re: Ampoule LED

Messagepar scorpionbandit » Ven Oct 07, 2016 9:13

se quoi que t'essaie de creer en 3D?? tu peux ajouter un image?
OUI, JE SUIS ESPAGNOL! JE FAIS TOUT MON POSSIBLE POUR BIEN ECRIRE EN FRANCAIS. MERCI DE FAIRE L'EFFORT DE ME COMPRENDRE.

RIC6560
Messages : 39
Inscription : Lun Fév 11, 2013 11:02
Localisation : Belgique / Erquelinnes

Re: Ampoule LED

Messagepar RIC6560 » Ven Oct 07, 2016 10:28

La capuchon étanche situé derrière les feux de route.


QASHQAI Connect Edition - 1.6 dci - 130 Cv - Blanc lunaire

scorpionbandit
Messages : 1969
Inscription : Dim Mars 03, 2013 11:54

Re: Ampoule LED

Messagepar scorpionbandit » Ven Oct 07, 2016 10:44

se pareil que ca??

http://www.ebay.fr/itm/1X-NISSAN-QASHQA ... SwQItUHqz6

j'ai pas trop suivi ta conversation, tu veux faire quoi avec?
OUI, JE SUIS ESPAGNOL! JE FAIS TOUT MON POSSIBLE POUR BIEN ECRIRE EN FRANCAIS. MERCI DE FAIRE L'EFFORT DE ME COMPRENDRE.

RIC6560
Messages : 39
Inscription : Lun Fév 11, 2013 11:02
Localisation : Belgique / Erquelinnes

Re: Ampoule LED

Messagepar RIC6560 » Ven Oct 07, 2016 10:54

Pas tout à fait...
D'origine il y a aussi un connecteur.

Je veux arriver à installer des LED à la place des H7 d'origine.
J'ai expliqué en détail dans les posts précédent...

Dans l'état, impossible de faire rentrer le kit complet et même l'ampoule dans le capuchon étanche

Une photo pour résumer :


Voici l'ampoule dans le capuchon :

QASHQAI Connect Edition - 1.6 dci - 130 Cv - Blanc lunaire

scorpionbandit
Messages : 1969
Inscription : Dim Mars 03, 2013 11:54

Re: Ampoule LED

Messagepar scorpionbandit » Ven Oct 07, 2016 11:56

je considere que faire reentre le kit complet dans le phare cette un error parcque ca va a chaufe, j'avais installer de xenon sur ma ancienne voiture et j'avais tout simplement fait passe le cable de l'interieur de phare en traversan le plastique, et je l'avais referme avec de la silicone, je n'ai jamais ou de problemes et le transformateur est dehor de ton phare
OUI, JE SUIS ESPAGNOL! JE FAIS TOUT MON POSSIBLE POUR BIEN ECRIRE EN FRANCAIS. MERCI DE FAIRE L'EFFORT DE ME COMPRENDRE.

RIC6560
Messages : 39
Inscription : Lun Fév 11, 2013 11:02
Localisation : Belgique / Erquelinnes

Re: Ampoule LED

Messagepar RIC6560 » Ven Oct 07, 2016 11:59

On est bien d'accord!
C'est bien l'idée générale...
QASHQAI Connect Edition - 1.6 dci - 130 Cv - Blanc lunaire
