[TUTO] Remplacement roulement de roue avant

Messagepar Tonioo » Dim Jan 12, 2014 15:23

Bonjour,

Venant de remplacer le roulement avant gauche sur le Qashqai de ma femme, j'en ai profité pour faire un tutoriel. Je m'attendais à ce que ce soit plus compliqué, mais c'est finalement assez simple.
Je n'ai pas énormément de photos mais il y a pas mal de commentaires.

DEMONTAGE

Phase 1
- Lever la voiture et la caler avec une chandelle
- Retirer la roue

Phase 2

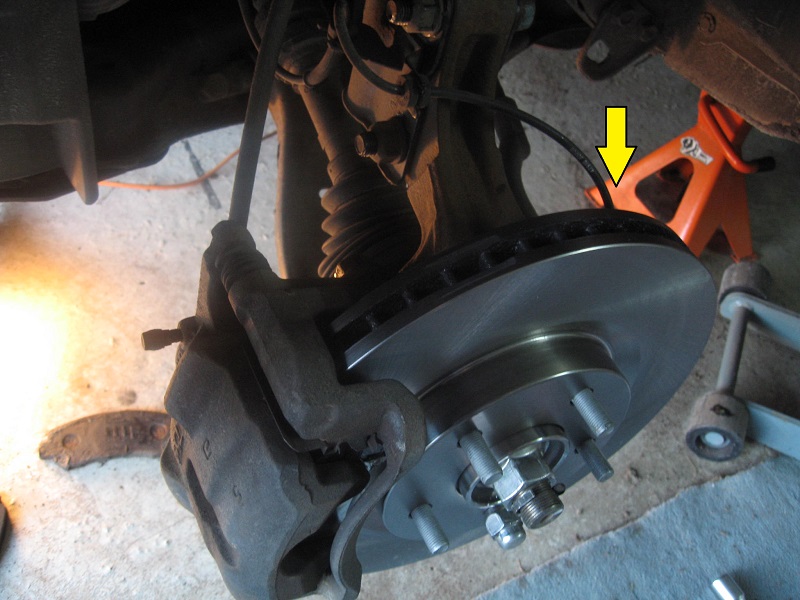

- Détacher le capteur ABS (écrou de 10) [Photo 1]
- Libérer le faisceau du capteur ABS sur la jambe de force (2 attaches caoutchouc)
- Retirer l’agrafe qui supporte la durite de frein (tournevis + marteau) [Photo 2]

[Photo 1]

[Photo 2]

Phase 3
- Déposer l'étrier de frein (écrous de 14) [Photo 3]
- Poser l'étrier sur le sol ou sur une cale de manière à ne pas contraindre la durite
- Déposer les plaquettes de frein et repérer le sens de montage
- Déposer le support d'étrier (écrous de 19) [Photo 4]
- Déposer le disque de frein

[Photo 3]

[Photo 4]

Phase 4
- Retirer la goupille sur l'arbre et desserrer l'écrou de 32 [Photo 5]
- Après avoir déposé l'écrou de 32, taper sur l'axe en intercalant un morceau de bois afin de le décoller du moyeu
- Retirer les deux vis qui maintiennent la fusée à la jambe de force (écrous de 21)
- Libérer le cardan du moyeu en faisant attention de ne pas le sortir de la boite de vitesse [Photo 6]
- Replacer les deux vis qui maintiennent la fusée à la jambe de force sans les serrer
- Le roulement est prêt à être démonté [Photo 7]

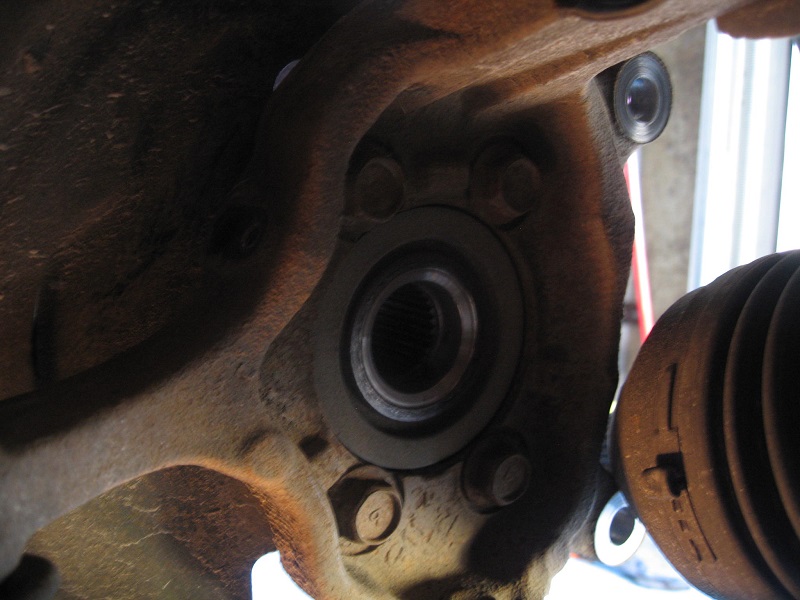

- Déposer les 4 vis qui maintiennent le roulement (écrous de 17) [Photos 8-9]
- Taper derrière le roulement avec un morceau de bois pour l'extraire
- Déposer le roulement et la tôle de protection du disque de frein. Repérer le sens de montage de la tôle [Photo 10]
(attention, sur les photos 5-6, elle n'est pas dans le bon sens :oops: )

[Photo 5]

[Photo 6]

[Photo 7]

[Photo 8]

[Photo 9]

[Photo 10]

REMONTAGE

Phase 5
- Brosser l'alésage de portée du roulement sur la fusée pour retirer la rouille
- Nettoyer et graisser la portée, ainsi que l'axe du cardan
- Engager le roulement neuf dans la fusée avec la tôle de protection (dans le bon sens, photo 7)
- Serrer les 4 vis de fixation du roulement [couple 88N/m]
- Retirer à nouveau les deux vis qui maintiennent la fusée à la jambe de force

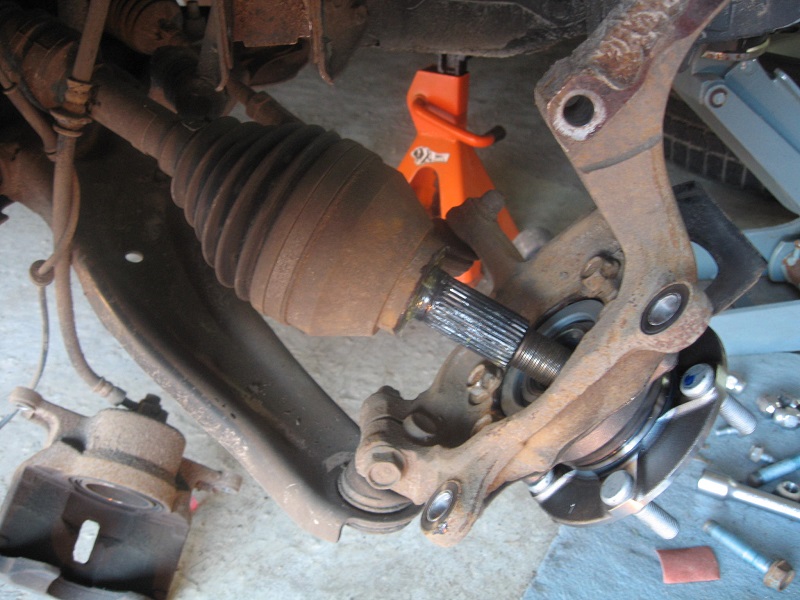

- Engager l'axe du cardan dans le roulement [Photo 11]
- Replacer les deux vis qui maintiennent la fusée à la jambe de force, les serrer [couple 168N/m]
- Remettre l'écrou de 32 sur l'axe du cardan, le serrer [couple 125N/m]
- Mettre une goupille neuve

[Photo 11]

Phase 6
- Remettre le disque de frein en place
- Remonter le support d'étrier sur la fusée [couple 152N/m]
- Remonter les plaquettes de frein
- Remonter l'étrier de frein [couple 34N/m]

Phase 7
- Remettre l'agrafe de fixation de la durite de frein
- Remettre en place le faisceau du capteur ABS
- Remettre en place le capteur ABS

Phase 8
- Remonter la roue
- Retirer la chandelle
- Descendre la voiture

C'est terminé ! tbd3

Tonioo

Avatar de l’utilisateur
seb007
Messages : 52
Inscription : Ven Juin 21, 2013 10:56
Localisation : Oise

Re: [TUTO] Remplacement roulement de roue avant

Messagepar seb007 » Dim Jan 12, 2014 18:19

Très joli tuto tbd3 merci
Qasqhai +2 1.6 DCI 130 2012

Avatar de l’utilisateur
alain93110
Modérateur
Messages : 5771
Inscription : Mer Mars 28, 2007 11:47
Etes-vous un robot de SPAM ? : NON
Localisation : Seine-Saint-Denis

Re: [TUTO] Remplacement roulement de roue avant

Messagepar alain93110 » Dim Jan 12, 2014 19:10

Excellent tbd3
2.0 dCi A. Pack gris Titane le 15/06/07 Image, puis 2.0 dCi Tekna Titanium le 20/07/10 Image
visitez aussi http://juke-passion.info/ et http://captur-passion.info/

Avatar de l’utilisateur
zorgo89
Messages : 398
Inscription : Lun Oct 22, 2012 13:03
Etes-vous un robot de SPAM ? : NON
Localisation : yonne

Re: [TUTO] Remplacement roulement de roue avant

Messagepar zorgo89 » Dim Jan 12, 2014 22:13

tbd3 tbd3 tbd3
QQ 2.0 dci allmod tekna de 2008 gris claire vitres teinté noir 25 %

franky-ugo
Messages : 15
Inscription : Sam Mars 05, 2016 14:17

Re: [TUTO] Remplacement roulement de roue avant

Messagepar franky-ugo » Sam Fév 25, 2017 16:15

Pas mal du tout ce tuto.
J'aurai une petite question, quels étaient les symptôme qui t'on dis que le roulement était HS ?
Sur le mien, j'ai un bruit coté droit et je n'arrive pas à trouver. Sachant que le triangle, biellette stab et coupelles ont été remplacé. Je lève la roue et en y tapant dessus j'entends ce cloc que ça me fais quand je prends un trous sur la route
Merci de ta réponse

Tonioo
Messages : 20
Inscription : Lun Oct 10, 2011 19:13
Etes-vous un robot de SPAM ? : NON

Re: [TUTO] Remplacement roulement de roue avant

Messagepar Tonioo » Sam Fév 25, 2017 20:35

Salut, le symptôme : un bourdonnement permanent en roulant provenant du côté gauche, et qui s'accentuait dans les virages à droite.

Avatar de l’utilisateur
Uncle_BenZ
Messages : 998
Inscription : Ven Mai 02, 2014 10:34

Re: [TUTO] Remplacement roulement de roue avant

Messagepar Uncle_BenZ » Dim Fév 26, 2017 10:44

Top niveau le tuto tbd3 tbd3 tbd3 merci !!
-QQ 2014 1.2Dig-T Tekna MTX Terminator (Ampli RT60.4 240WRMS + 4 HP TR654 60WRMS + subwoofer amplifié RT8PT 120WRMS)
-Kilométrage >59000km dont >44000km en E85 :idea:

Avatar de l’utilisateur
Milouze
Messages : 303
Inscription : Mar Juin 21, 2011 22:50
Etes-vous un robot de SPAM ? : NON

Re: [TUTO] Remplacement roulement de roue avant

Messagepar Milouze » Lun Avr 03, 2017 15:28

excellent tuto merci !
QASHQAI Tekna Noir 2.0 dCi 150ch jantes 18" - sept 2011

Avatar de l’utilisateur
zetgpz59
Messages : 140
Inscription : Ven Mai 27, 2016 22:15
Localisation : Lozère (48)
Contact :

Re: [TUTO] Remplacement roulement de roue avant

Messagepar zetgpz59 » Ven Juil 07, 2017 18:00

Très bien tout ça et félicitation pour ce magnifique tuto. :)
"Reste toujours fidèle à tes rêves d'enfant"

jice92
Messages : 2
Inscription : Jeu Août 03, 2017 10:23

Re: [TUTO] Remplacement roulement de roue avant

Messagepar jice92 » Jeu Août 03, 2017 10:32

Salut,

Merci pour ce super tuto,

Je dois faire les deux soufflets de cardan AVG de mon qashqai.

Tu parle de faire attention de ne pas sortir le cardan de la boite de vitesse.

As tu déja essayé ?

Si tu tire dessus, il vient ?

Merci d'avance

Bonjour,
La présentation n'est pas obligatoire sur Qashqai Passion mais elle est appréciée, pour que nous puissions en savoir un peu plus sur toi et ton QQ.
Elle participe à l’ambiance conviviale du forum.
Le forum Qashqai passion n'est pas un supermarché, ni une foire aux questions, mais un forum d'échanges ou la convivialité prédomine.
Pour ta présentation, crée un nouveau sujet ici :arrow: Présentation des nouveaux membres

Merci de ta compréhension.

scorpionbandit
Messages : 1969
Inscription : Dim Mars 03, 2013 11:54

Re: [TUTO] Remplacement roulement de roue avant

Messagepar scorpionbandit » Jeu Août 03, 2017 11:39

etant donne que le web que on utilise pour stocke les images normalement apres quelque mois ils efface le photo, je conseille a nos admin de creer des pdf contenant le contenu de tuto et ajoute le pdf en lien direct pour etre telecharge a n'importe quelle moment
OUI, JE SUIS ESPAGNOL! JE FAIS TOUT MON POSSIBLE POUR BIEN ECRIRE EN FRANCAIS. MERCI DE FAIRE L'EFFORT DE ME COMPRENDRE.

Tonioo
Messages : 20
Inscription : Lun Oct 10, 2011 19:13
Etes-vous un robot de SPAM ? : NON

Re: [TUTO] Remplacement roulement de roue avant

Messagepar Tonioo » Jeu Août 03, 2017 13:17

Bonjour jice92,

Oui si tu tire dessus d'un coup sec le cardan va venir. Je ne sais pas à quelle hauteur se situe le niveau d'huile dans la boite, mais si c'est au dessus du joint SPI, l'huile se mettra à couler dès que tu aura retiré le cardan. Mon conseil dans le tuto vaut comme une précaution à prendre vis-à-vis de l'huile qui peut s'échapper si on retire le cardan.
Lorsque tu auras réparé ton cardan, reviens ici nous dire si l'huile s'est échappée, comme ça nous aurons la réponse :wink:

Tonioo

jice92
Messages : 2
Inscription : Jeu Août 03, 2017 10:23

Re: [TUTO] Remplacement roulement de roue avant

Messagepar jice92 » Jeu Août 03, 2017 15:34

Salut,

Oui biensur je viendrais vous écrire ça !

Je pense que l'huile va couler et ça m’embête un peu, mais bon si je n'ai pas le choix je ferais une vidange de boite !!
